Kleurtje erin en je bent er weer vanaf Ger  :laugh:

Die bakovergang met koperen schroeven/spijkers is wel handig, Jan! Hoe koppel je dat door? Draadjes met krokodillenbekjes?
Die schroeven dienen om de rails het beste op hun plaats te houden, schroeven op de goede hoogte gedraaid en daarna de rails er aan vast gesoldeerd .
Tussen die schroeven word met de Dremel een sleufje gemaakt en onder de bak door komen draden die met Jack plugs aan elkaar koppelen , ik heb het al getest en zelfs mijn kieskeurigste geluids loc rijd probleemloos door . Moest wel even de fase van mijn booster omdraaien, zodat een gedeelte van de baan door de command station gevoed wordt en het ander door een booster van Tam Valley.
« Laatst bewerkt op: oktober 18, 2018, 22:55:01 door Janbouli »
3 van de 2 studenten kunnen niet rekenen.

Ik spoor in N

Offline JohnT

  • Administrator
  • Challenger Super poster
  • *****
  • Berichten: 4197
    • Amerikaans modelspoor
Wat ik ook wel doe als verbinding is scharnieren gebruiken waarvan je de scharnierpen kunt verwijderen. De scharnieren zorgen dan gelijk voor de elektrische verbinding, stroomdraden aan de scharnieren vastschroeven.
JohnT
Modelspoor, het gaat niet om de eindbestemming, maar om de reis er naar toe.

Offline Janbouli

  • Administrator
  • Challenger Super poster
  • *****
  • Berichten: 2993
    • Janbouli's Hobbysite
De verbinding tussen de bak en de benchwork is met deuvels , het solderen is puur om de rails exact op hun plaats te houden.
3 van de 2 studenten kunnen niet rekenen.

Ik spoor in N

Offline Joop_L

  • Pacific Doet volop mee
  • ****
  • Berichten: 856
Ik vroeg het omdat ik zit te kijken hoe ik het beste de stroomdoorvoer kan regelen tussen m'n modulebakken. De schroeven is wel een handige manier om de rails gefixeerd te houden bij de bak overgangen. ;)
Groeten Joop, machinist Lelystad.

Offline moonlicht

  • Hudson Ervaren rot
  • *****
  • Berichten: 1875
stukje printplaat kan ook goed om rails te fixeren
Cor
het zijn de dwarsliggers die de trein doen recht rijden

Offline dutchbuilder

  • Big Boy Held van het forum
  • **********
  • Berichten: 5828
stukje printplaat kan ook goed om rails te fixeren
Cor

Zelfs beter.
Een schroef is een draaipunt en kan door spanningen en temperatuur schommelingen verdraaien en de railuiteinden vervormen.
Met printplaat heb je daar minder last van vanwege de vorm van het plaatje.

Ton
Erare humanum est

Offline Joop_L

  • Pacific Doet volop mee
  • ****
  • Berichten: 856
stukje printplaat kan ook goed om rails te fixeren
Dat heb ik op BNLS ook voorbij zien komen ja. Ik vind het er alleen niet zo heel fraai uitzien. De schroefjes van Jan wel  :wink:
Groeten Joop, machinist Lelystad.

Offline Gerard Wassink

  • Hudson Ervaren rot
  • *****
  • Berichten: 1618
  • In de rechte sporen...
stukje printplaat kan ook goed om rails te fixeren
Dat heb ik op BNLS ook voorbij zien komen ja. Ik vind het er alleen niet zo heel fraai uitzien. De schroefjes van Jan wel  :wink:

Je kunt het printplaatje natuurlijk ook een railhoogte verzinken en er een klein stukje rails tussen solderen.
Dan zie je er na het ballasten nooit meer iets van.  :cool:
Washtown / Beijville  ::  Mijn Youtube kanaal

Offline Joop_L

  • Pacific Doet volop mee
  • ****
  • Berichten: 856
Er zijn diverse mogelijkheden :wink: Komt wel goed.
Groeten Joop, machinist Lelystad.

Offline Janbouli

  • Administrator
  • Challenger Super poster
  • *****
  • Berichten: 2993
    • Janbouli's Hobbysite
De schroefjes hebben het voordeel dat je ze nog eenvoudig in hoogte kunt verstellen voor het vast solderen. Maar printplaatjes werken ook . Het makkelijkst werken overigens koperen of messing schroeven , makkelijk te solderen.
3 van de 2 studenten kunnen niet rekenen.

Ik spoor in N

Offline dutchbuilder

  • Big Boy Held van het forum
  • **********
  • Berichten: 5828
Misschien ben ik door mijn electronica achtergrond bevooroordeeld .
Ik vind in dit geval de realistische aanblik van ondergeschikt belang ten opzichte van een stevige onwrikbare mechanische verbinding van de rails met de ondergrond.
ik vind het minder als een locomotief van een paar honderd euro onvrijwillig vliegles krijgt door een rottige rail overgang :cheesy:
Been there, done that. :cry:

Ton
« Laatst bewerkt op: oktober 19, 2018, 22:50:35 door dutchbuilder »
Erare humanum est

Offline Janbouli

  • Administrator
  • Challenger Super poster
  • *****
  • Berichten: 2993
    • Janbouli's Hobbysite
Misschien ben ben door mijn electronica achtergrond en ik heb heb genoeg printplaat op voorraad.
Ik vind in dit geval de realistische aanblik van ondergeschikt belang ten opzichte van een stevige onwrikbare mechanische verbinding van de rails met de ondergrond.
ik vind het minder als een locomotief van een paar honderd euro onvrijwillig vliegles krijgt door een rottige rail overgang :cheesy:
Been there, done that. :cry:

Ton

Daarom ook de schroeven Ton , zit muurvast en kan nergens heen . Als ik voor estetisch was gegaan had ik gewoon ballast gelegd en door gezaagd. Daarom zei ik ook printplaatje werkt ook.
3 van de 2 studenten kunnen niet rekenen.

Ik spoor in N

Offline Janbouli

  • Administrator
  • Challenger Super poster
  • *****
  • Berichten: 2993
    • Janbouli's Hobbysite

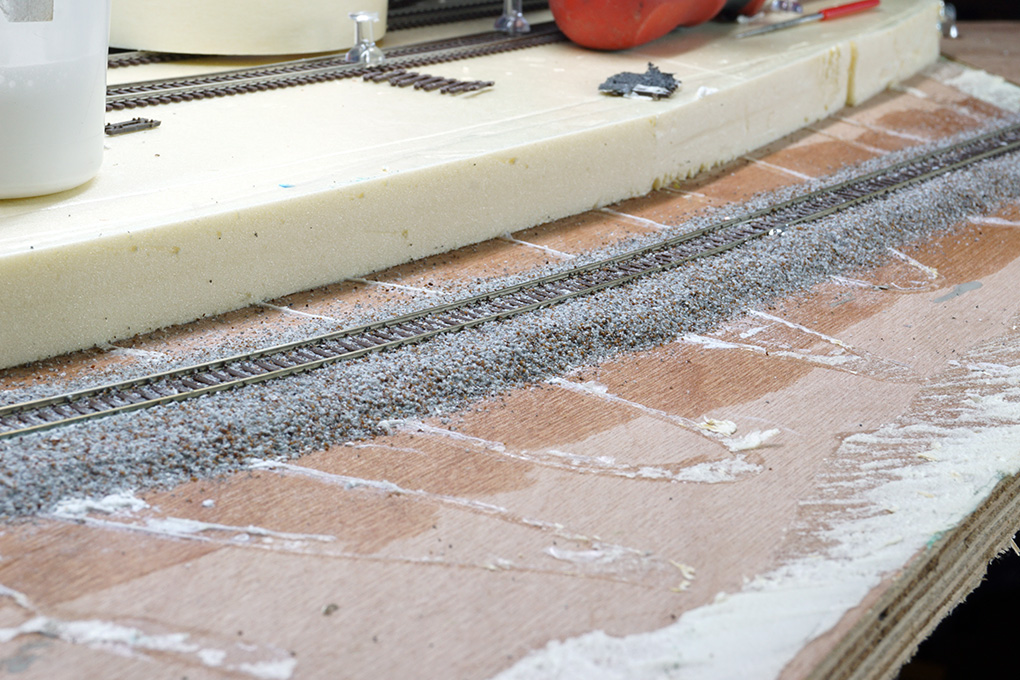

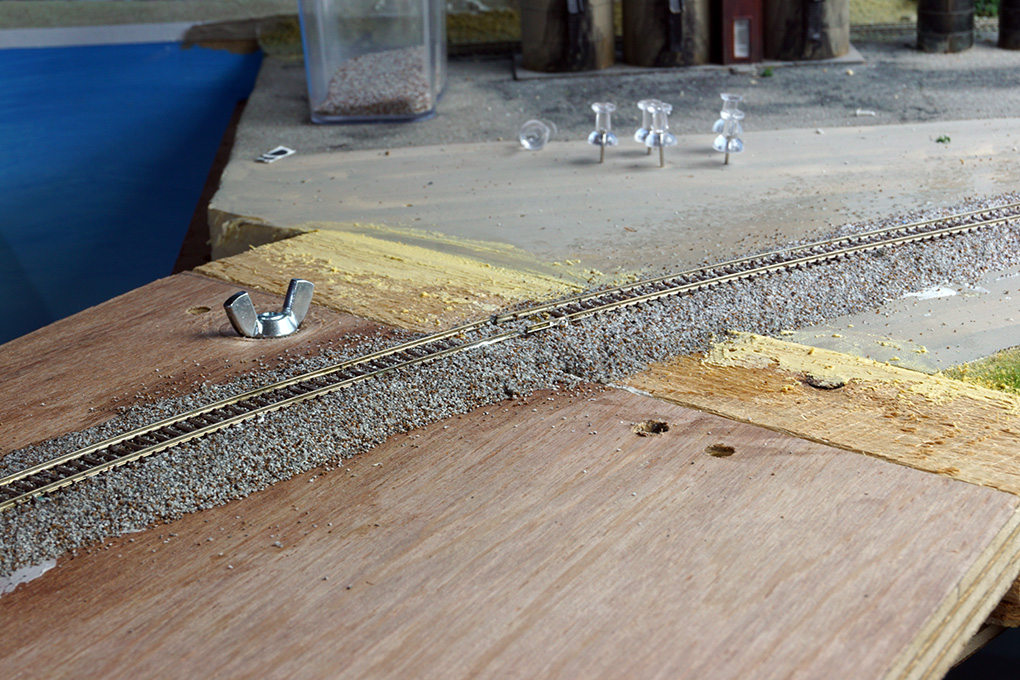

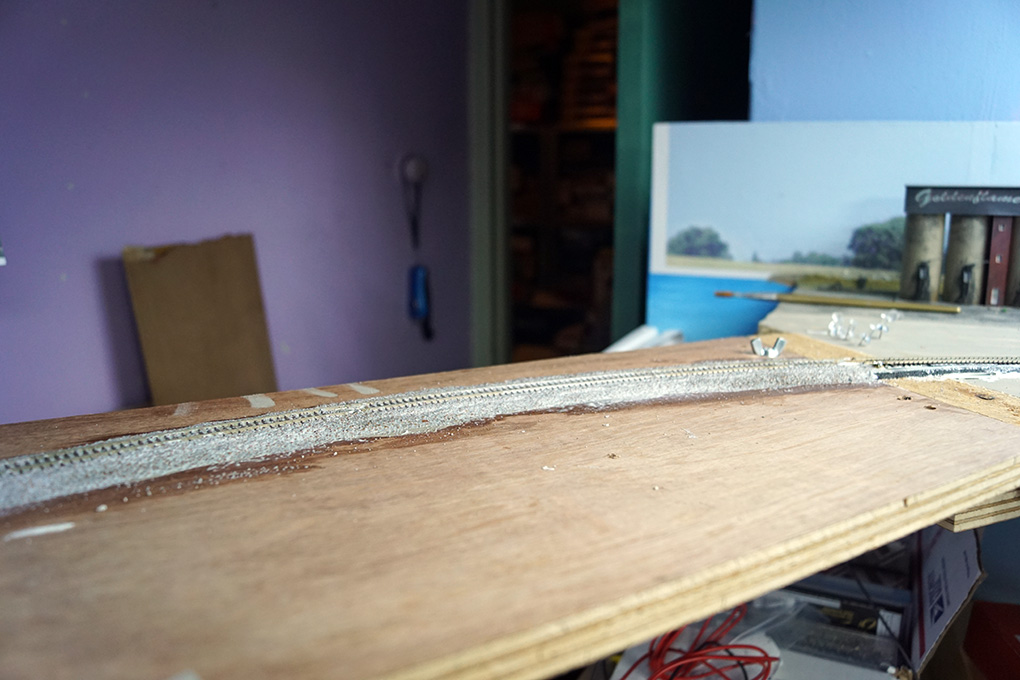

Hier ben ik aan het ballasten van de liftout , lijm nog nat.













3 van de 2 studenten kunnen niet rekenen.

Ik spoor in N

Offline milocomarty

  • Challenger Super poster
  • ******
  • Berichten: 2668
  • Komt vandaag nie dan wa morgen

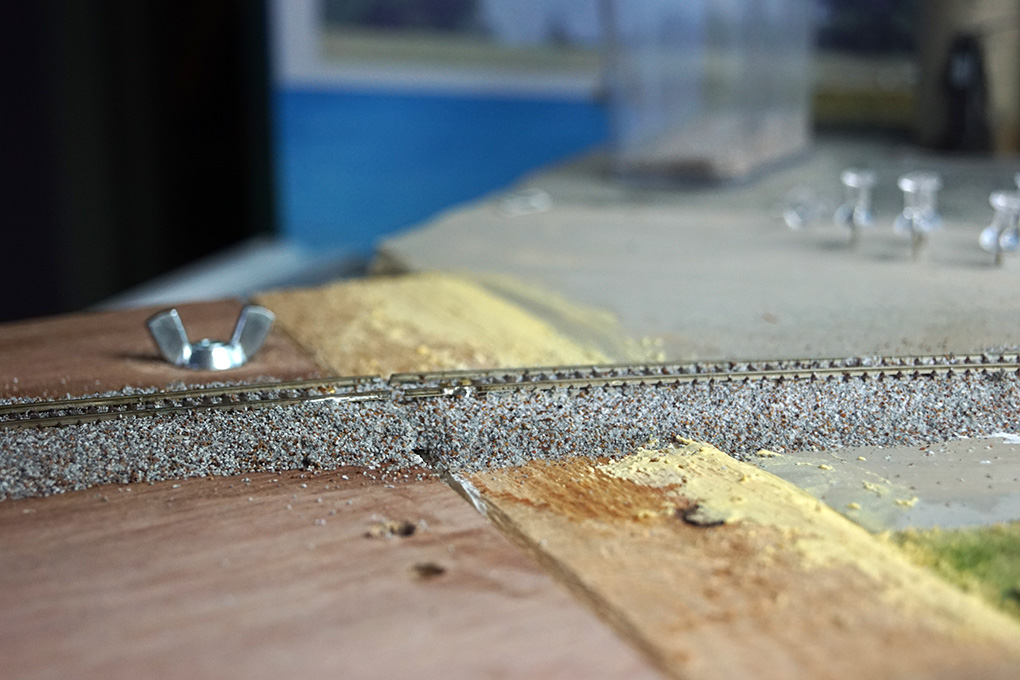

Gaan die kleine N wieltjes wel over die gapende kloven in de rails?

Offline Janbouli

  • Administrator
  • Challenger Super poster
  • *****
  • Berichten: 2993
    • Janbouli's Hobbysite
Gaan die kleine N wieltjes wel over die gapende kloven in de rails?

Yep , makkelijk
